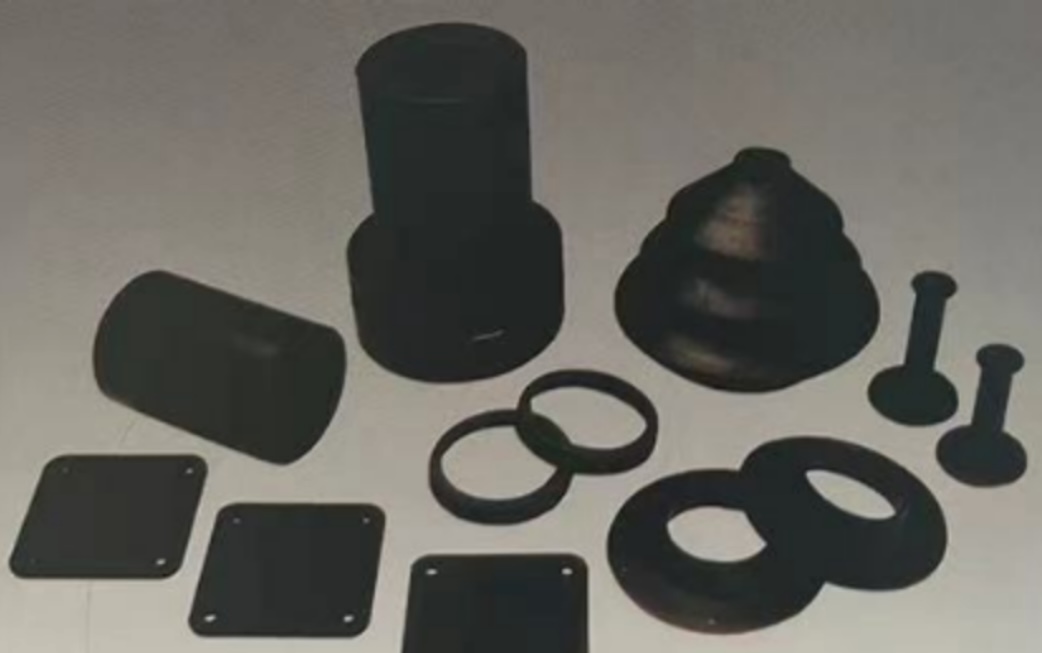

Juntes de goma - Guia de components d'estanquilitat estàtica i dinàmica

Els enginyers es troben davant d'un repte constant: seleccionar el tancament adequat per a la tasca. Cada dia, examineu plànols, obriu manuals de manteniment o recorreu una planta de producció. Una brida està perdent líquid. Un cilindre està fallant.Un eix s'està gastant.El culpable? Sovint una mala elecció de junta. Aquesta guia ofereix situacions pràctiques per ajudar-vos a triar entre juntes de goma, juntes antipol·lina, V‑seals i O‑rings.

Estanquilitat estàtica per juntes estacionàries

Penseu en una carcassa de bomba. Dues superfícies metàl·liques unides per tornalls. Semblen planes, però sota el microscopi estan plenes d'arreus, marques d'eines i petits valls. El fluid troba aquests camins. Entre elles es col·loca una junta de goma. Tens els tornalls més forts. La junta es comprimeix, s'omple d'aquestes imperfeccions i tanca la fuita. Utilitzeu-les en carrosseries de bombes, cobertes de valves, bridas de tubs i panells d'accés. Zones extenses? Formes irregulars? No hi ha cap problema. Si la vostra aplicació implica dues superfícies estacionàries que cal tancar, una junta de goma sovint és la solució. Recordeu: no són per parts en moviment.

Juntes dinàmiques per eixos recíprocs i giratoris

Ara considereu un cilindre hidràulic d'una retroexcavadora. La barra s'estén i es retracta, deslitzant-se cap a dins i cap a fora del cilindre. Pols, fang i sorra hi ha per tot arreu. Si aquests contaminants superen la junta de la barra, ratllen la paret del cilindre, destrueixen el pistó i acaben amb tot l'aparell. Què afegiu? Les juntes antipol·lus són indispensables en cilindres hidràulics, actuadors pneumàtics, guies lineals i qualsevol eix recíproc exposat a la brutícia.

Instal·leu-los al costat exterior del segell de pressió primari. La seva funció és l'exclusió, no la retenció. Un llavi flexible neteja l'asta cada vegada que es retrona, fregant i eliminant la fang, la sorra i les gotes d'aigua. Si el vostre equipament opera en entorns polvorosos, fangosos o humits, un segell contra la pols prolongarà de manera espectacular la vida útil. Són la primera línia de defensa contra la contaminació. Canvieu-los amb regularitat; es desgasten més ràpidament que els segells de pressió.

Però què passa amb els eixos giratoris? Motors elèctrics. Caixes de canvi. Rodes de transportadors. Aquests eixos giren ràpidament, sovint desalineats i, a vegades, amb superfícies aspres per l'ús. Un retall d'estanquitat estàndard es sobrecalentirà, farà soroll i fallarà ràpidament. En aquest cas, una geometria diferent és la més adequada. Les v-seals són la millor opció per eixos giratoris que presenten desalineació, desviació o superfícies aspres.

La secció transversal en forma de V és molt enginyosa. Quan l'eix gira, la força centrífuga fa que el llavi del tancament es projecti cap a fora. Apenes toca la superfície contrària, per la qual cosa la fricció és mínima. La forma genera una acció de bomba que allunya la sucietat del tancament. No cal un ajust estret: només s'ha d'enfundar sobre l'eix i es centra automàticament. Es poden utilitzar en motors elèctrics, eixos d'entrada i sortida de caixes de canvi, maquinari agrícola i rodetes de transportadors. Són aptes per velocitats d'eix fins a 20 metres per segon i suporten desalineaments angulars que destruirien altres tancaments. L'instal·lació és ràpida i no requereix eines especials.

Anells tancats universals per a aplicacions diverses

Així que, quan utilitzeu el tancament més comú de tots? A tot arreu. Els anells O són el tancament per defecte en gairebé tot: cilindres hidràulics, valves pneumàtiques, acoblaments de connexió ràpida, accesoris per fluids i un nombre incalculable d'altres aplicacions estàtiques i dinàmiques. El principi és senzill: deformació controlada. Es talla una ranura, es col·loca l'anell O i es comprimeix amb la peça que s'ajunta. La secció transversal circular es fa plana, creant dos contactes d'estanquilitat. La pressió interna empenta l'anell O cap al costat de baixa pressió, augmentant la pressió de contacte. Autoenergitzant. Funciona des del buit fins a altaspressions. Funciona de -50 °C a 200 °C amb el material adequat. Si teniu una ranura, és molt probable que hi cabi un anell O.
